mover "Truma" go2

Der vorhandene Mover wurde nach nur 6 Monaten vom Knaus demontiert und an den Tabbert montiert. Auch die Batteriebox wurde übernommen. Die Batterie wurde in die hintere Sitztruhe platziert, der Mover hinter der Achse montiert.

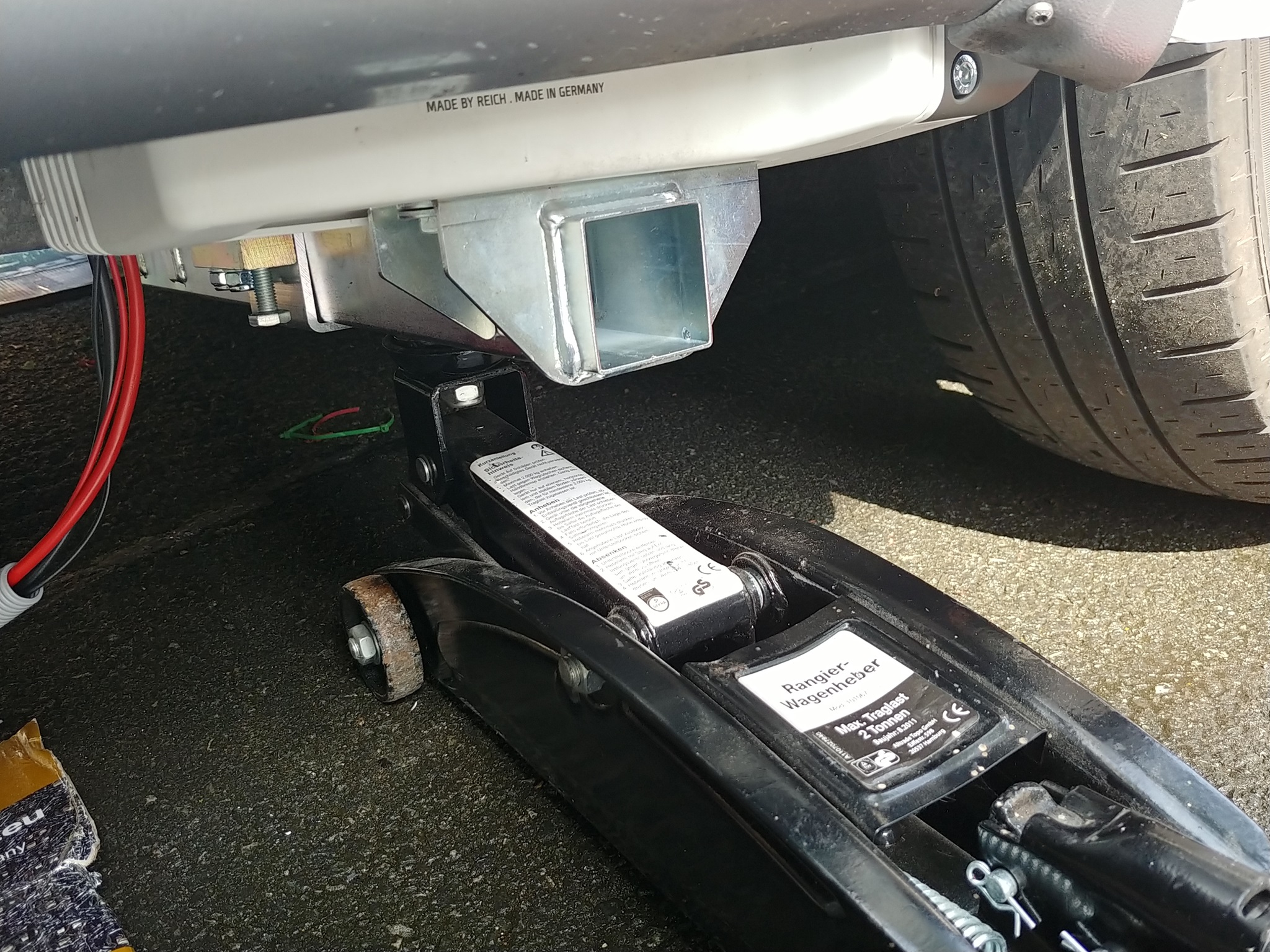

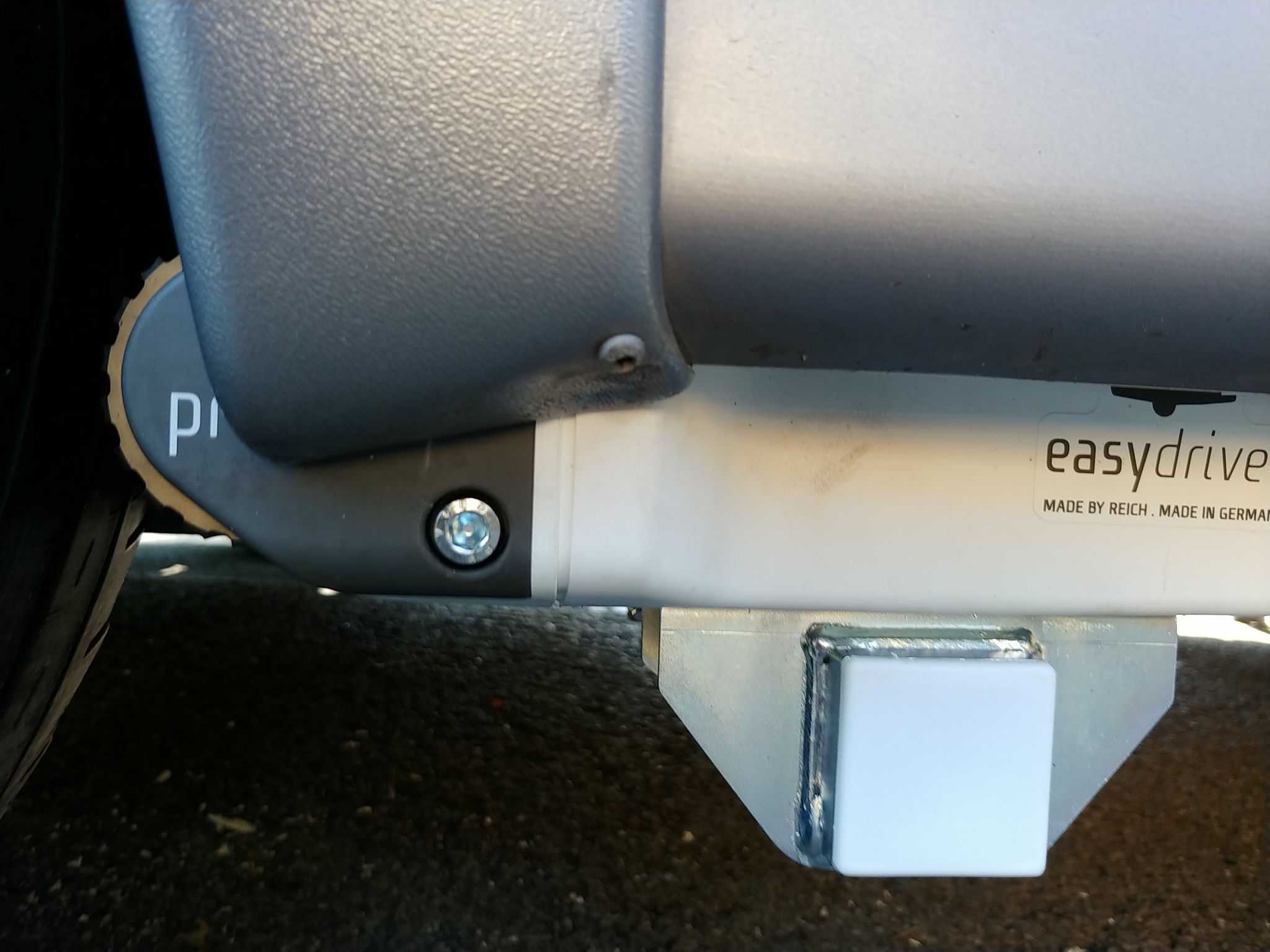

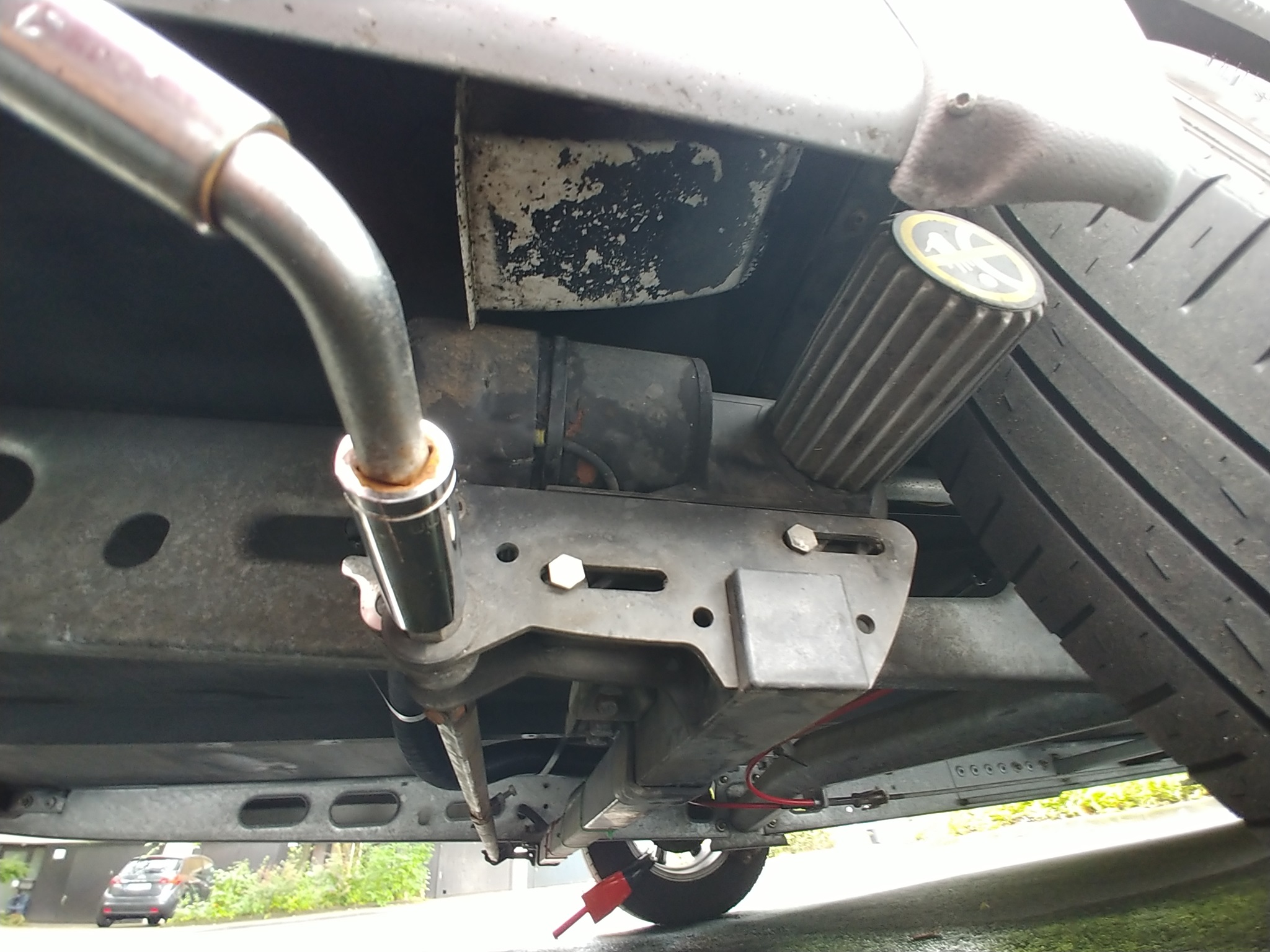

mover "Reich" easy driver pro 2.3

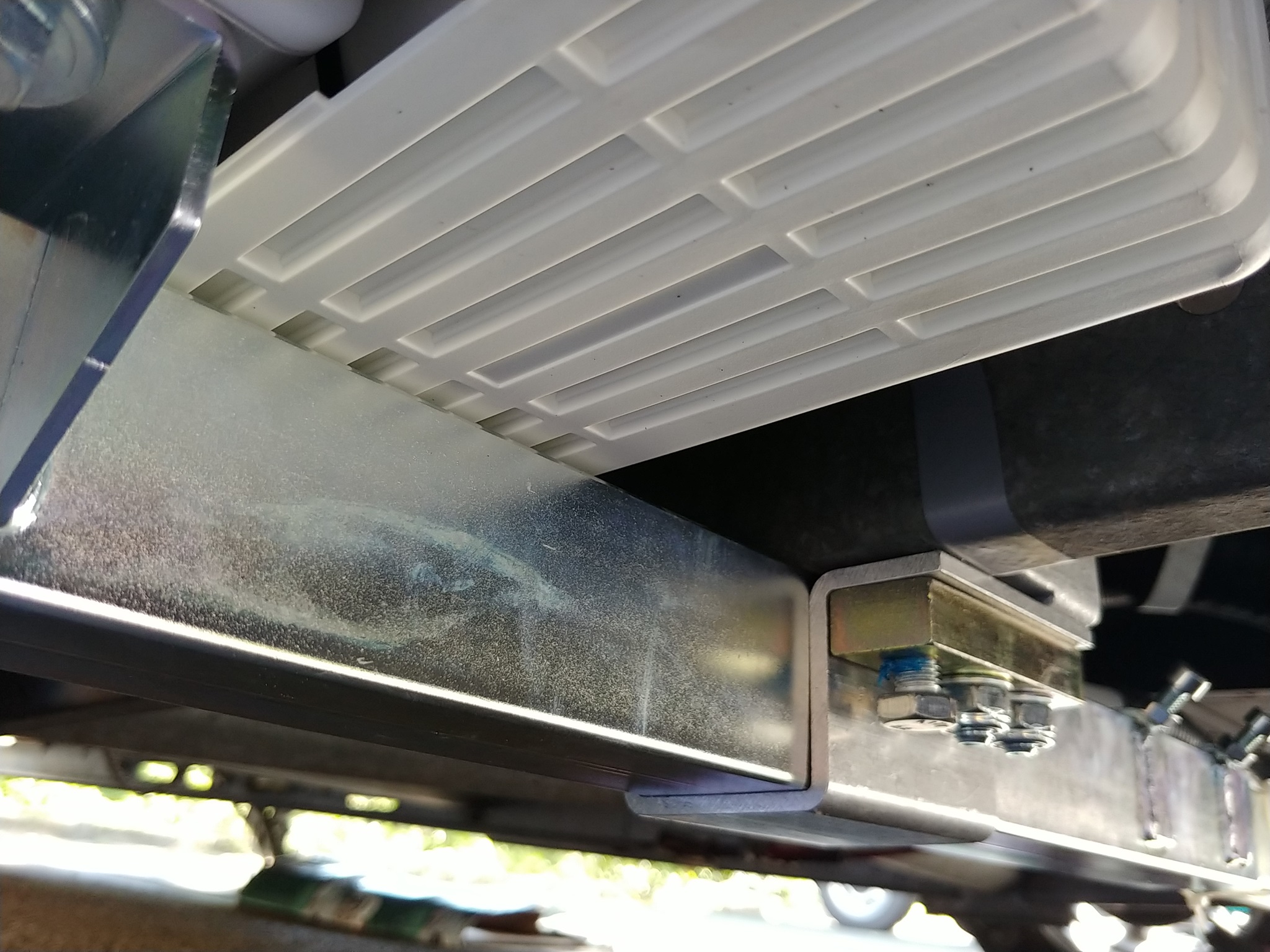

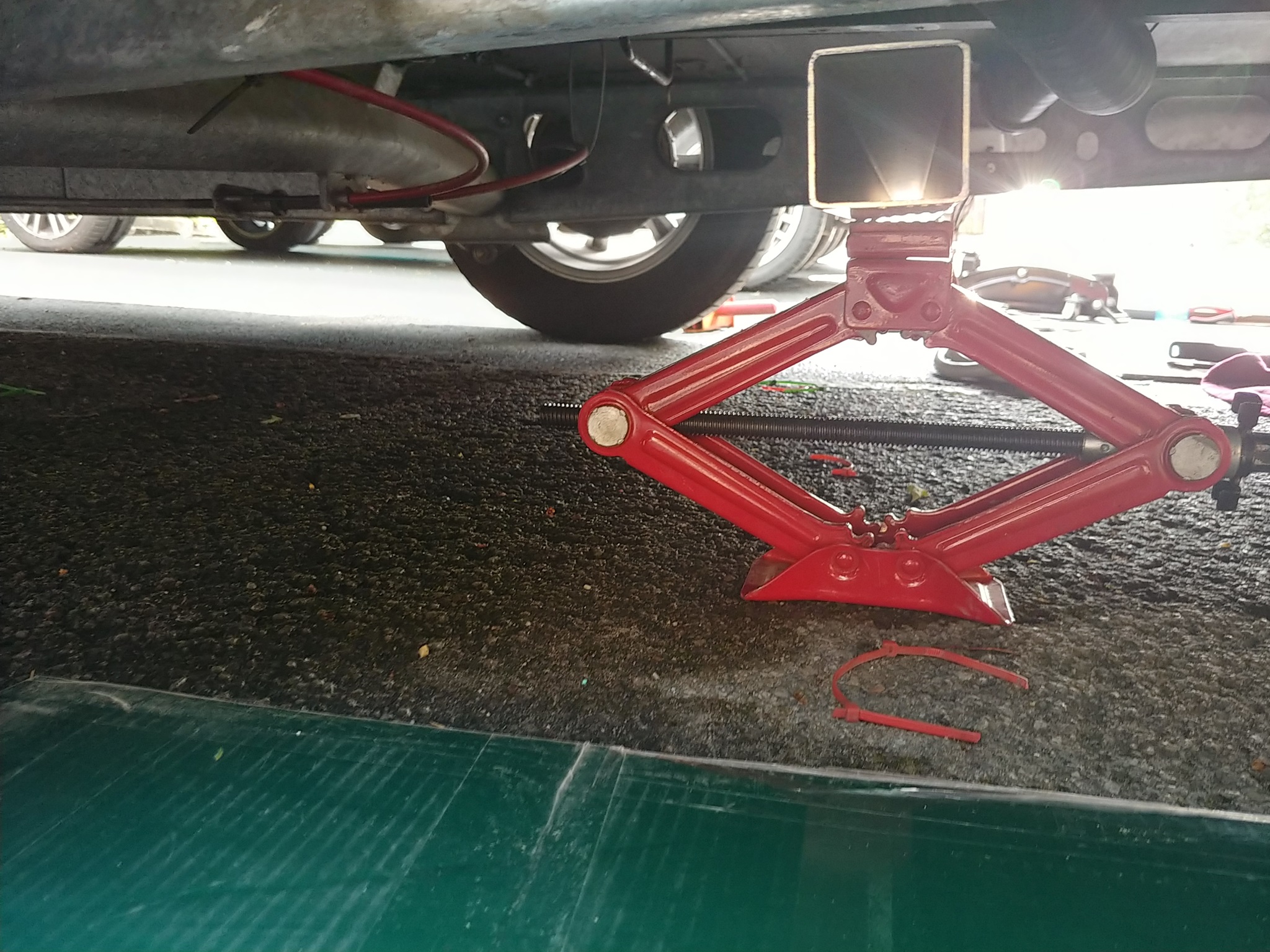

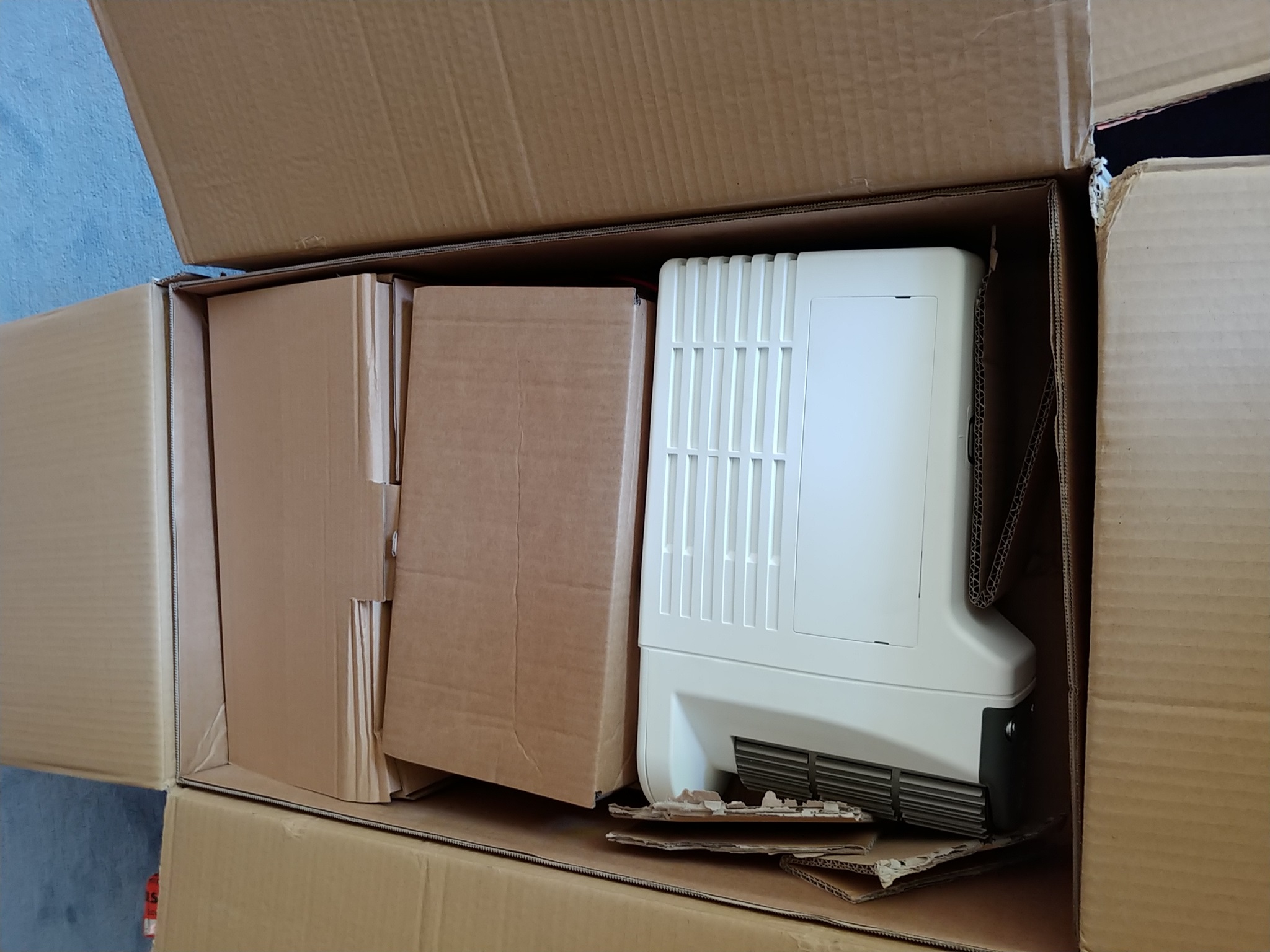

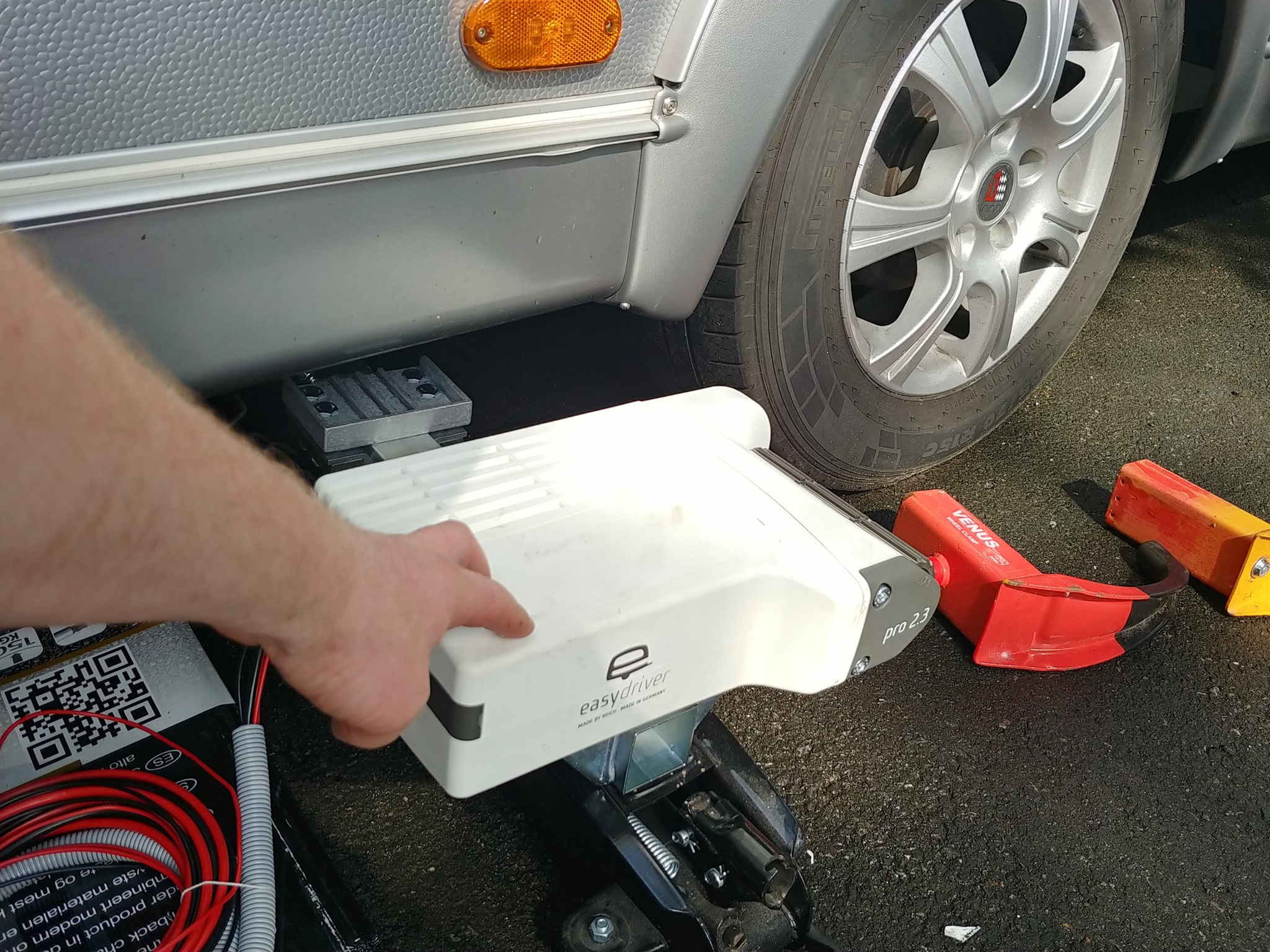

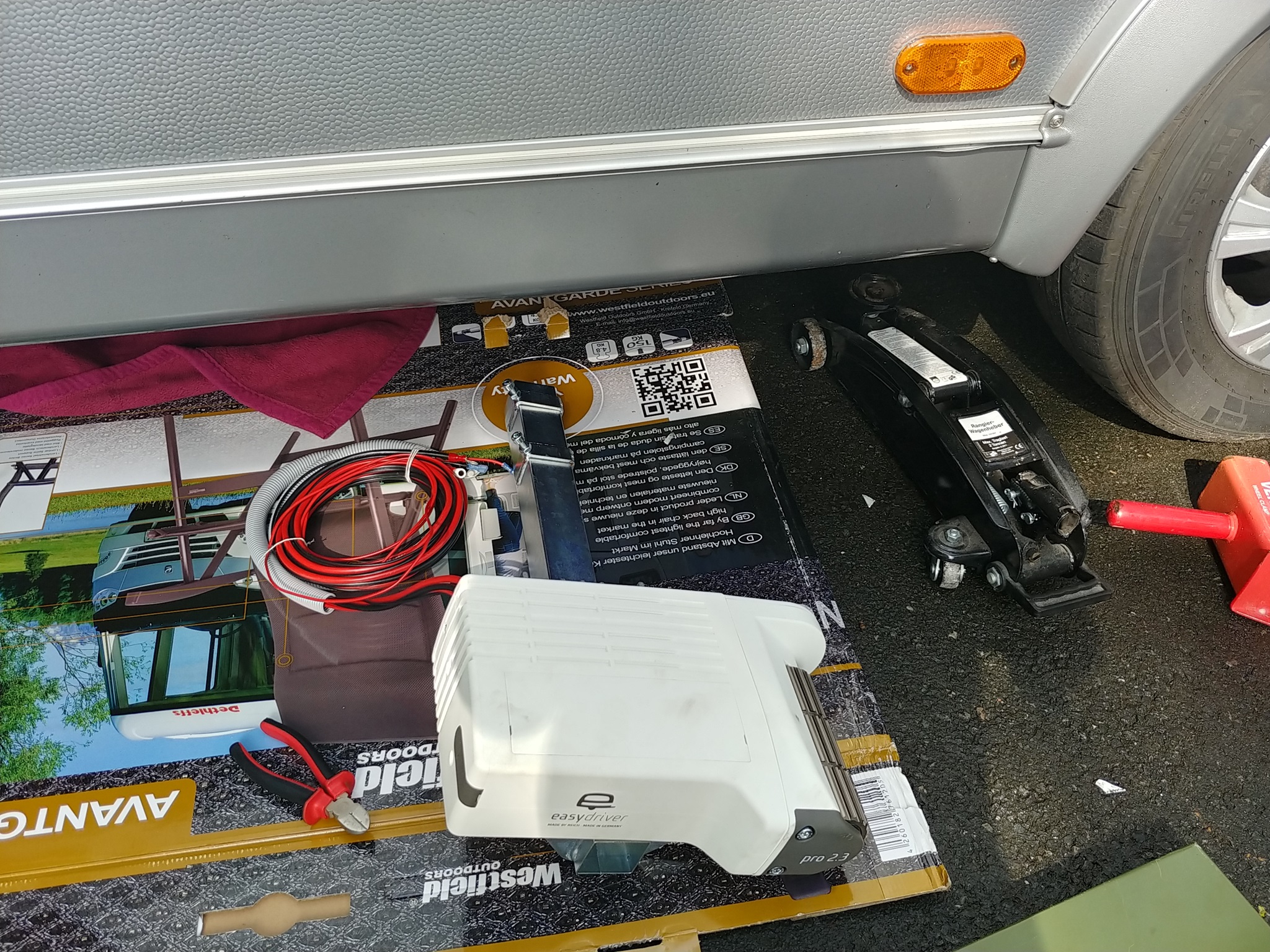

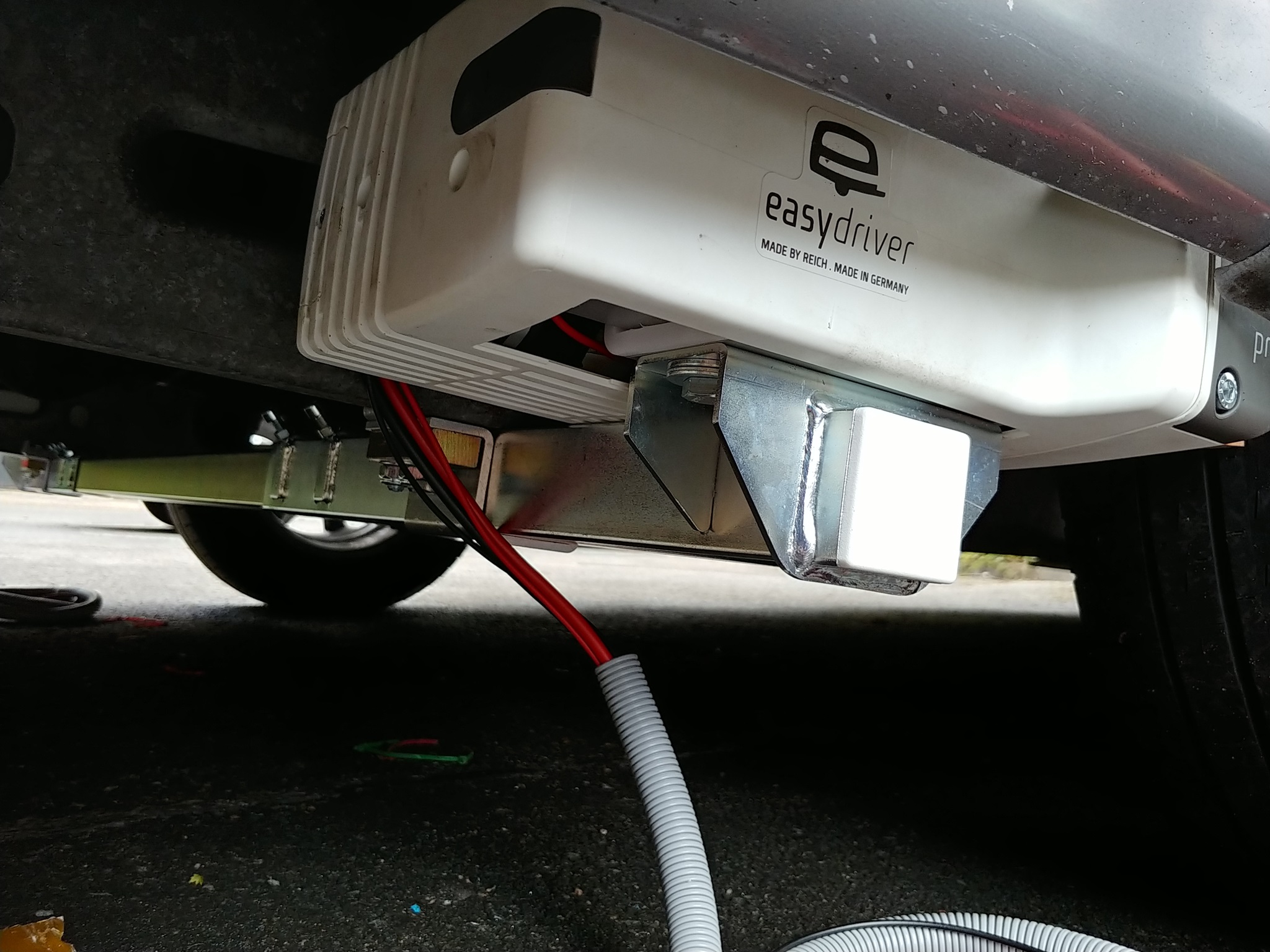

Nach einer Urlaubsfahrt 2019 versagte der Mover seinen Dienst. Da ein Ersatz schnelle nötig war, bestellte ich einen neuen Mover. Diesmal den Reich easydriver 2.3. Ein voll automatischer Mover für Wohnwagen bis 2.3t Gesamtgewicht. Die Montage ging recht einfach aber es waren doch so einige Änderungen, vor Allem hinsichtlich der Kabelführung notwendig.






Photvoltaikanlage

07-2012

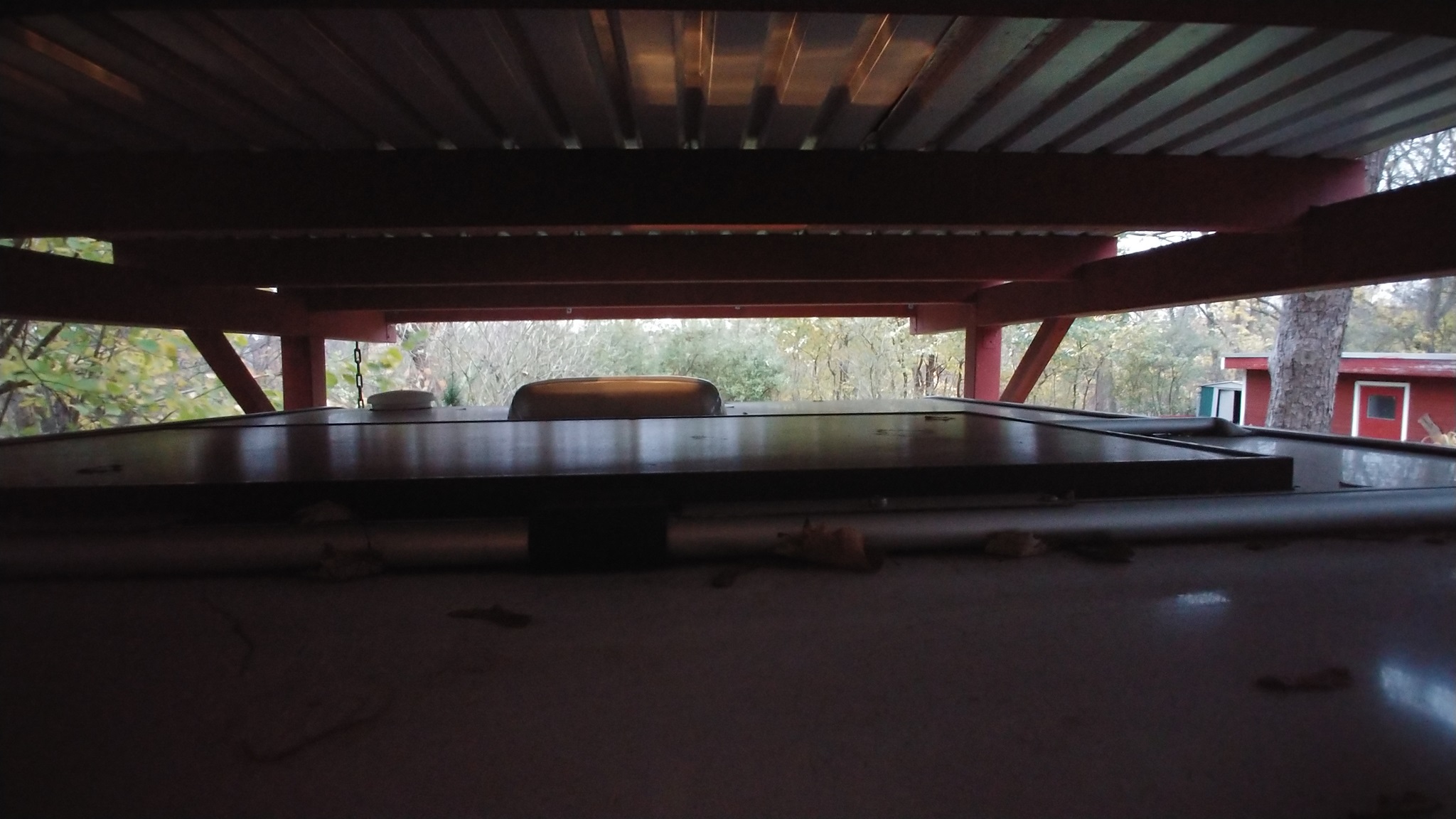

Aufgrund der Tatsache, dass Tabbert ein hinterlüftetes Dach hat, ist dieses nicht tragfähig. Zur Montage eines Solarmoduls mussten hierzu 2 Querträger montiert werden auf denen das Solarmodul befestigt wurde. Eine Dachdurchführung wurde so platziert, dass diese Unterhalb des Solarmoduls Platz fand.

Das Solarmodul wurde so ausgewählt, dass es einen Ertrag von ca. 240Wh erzielen konnte.

Dies kann mit einem 100W Solarmodul erzielt werden, was ca. 3h volle Sonnenbetsrahlung erhält. ( 240Wh/12,5V = 19,2Ah)

Dieser Ertrag wurde in etwa meist täglich in die Batterie eingespeichert und reichte in der Regel aus den täglichen Strombedarf des 12V Netzes zu decken.









Der Fraron PWM Solarregler hatte ein Display zur Ablesung des täglichen Stromertrages. Mit einem Mppt Regler hätte die Anlage sicher noch effektiver Arbeiten können.



stromautarker Caravan

Der Ausbau der Autarkschaltung verlief in Stufen.

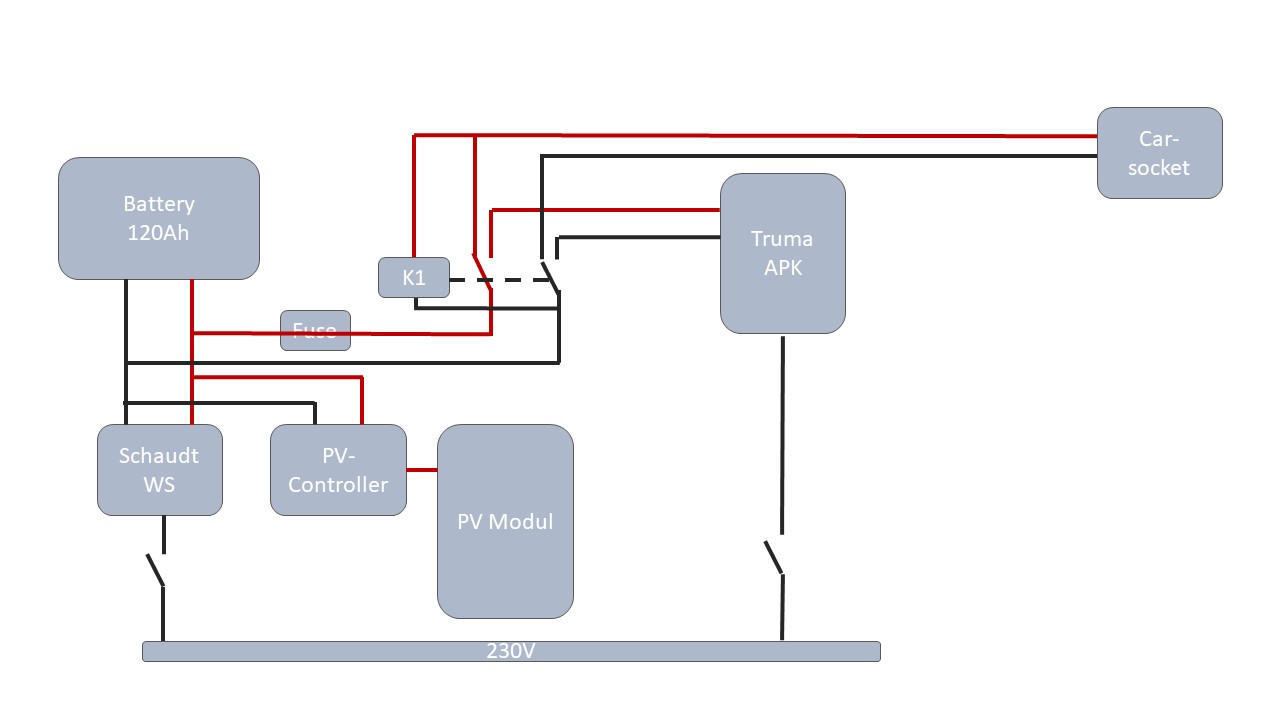

Zu Beginn wurde über eine Relaisschaltung die Versorgungsbatterie des Movers an das Truma Netzteil angeschlossen. Über das Relais, welches durch das Dauerplus des Autos geschaltet wurde, wurde die Stromversorgung über das Auto für den Kühlschrank umgeschaltet.

Aufgrund der fehlenden Schaltplusleitung des Zugfahrzeuges musste diese für die Kühlschranksteuerung simuliert werden. Dies wurde mit Hilfe eines C-Controllers hergestellt. Hiermit wurde die Dauerplusspannung überwacht und bei Bedarf abgeschaltet.

  • Truma Versorgungsgerät APC400
  • Anschluss Batterie an CARBATT
  • Ladegerät Schaudt WS1608

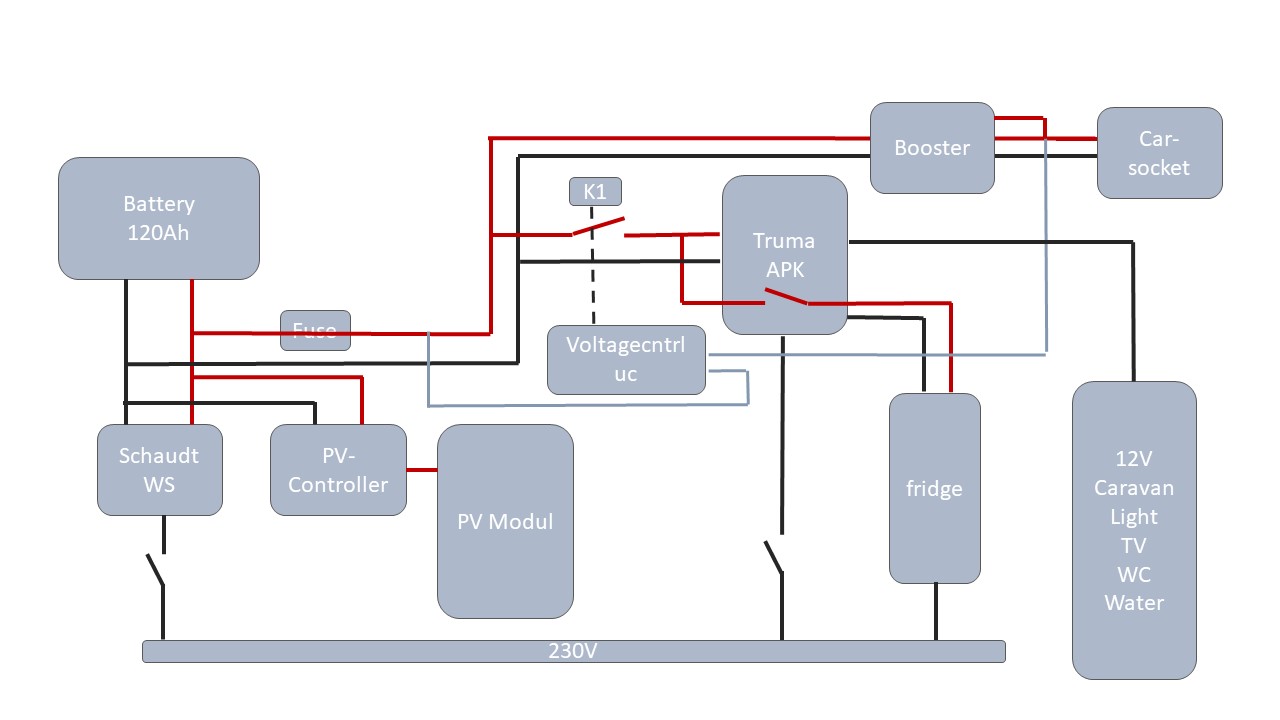

  • Erweiterung Ladebooster zum Laden der Batterrie bei Betrieb des Kühlschrankes aus der Moverbatterie. Hierzu wurde der Ladestrom des 20A Boosters auf 10A begrenzt.

.



Durch eine Verdrahtung der Schaltplusleitung an einem neueren PKW konnte der Kühlschrank später wieder direkt über das Auto versorgt werden.

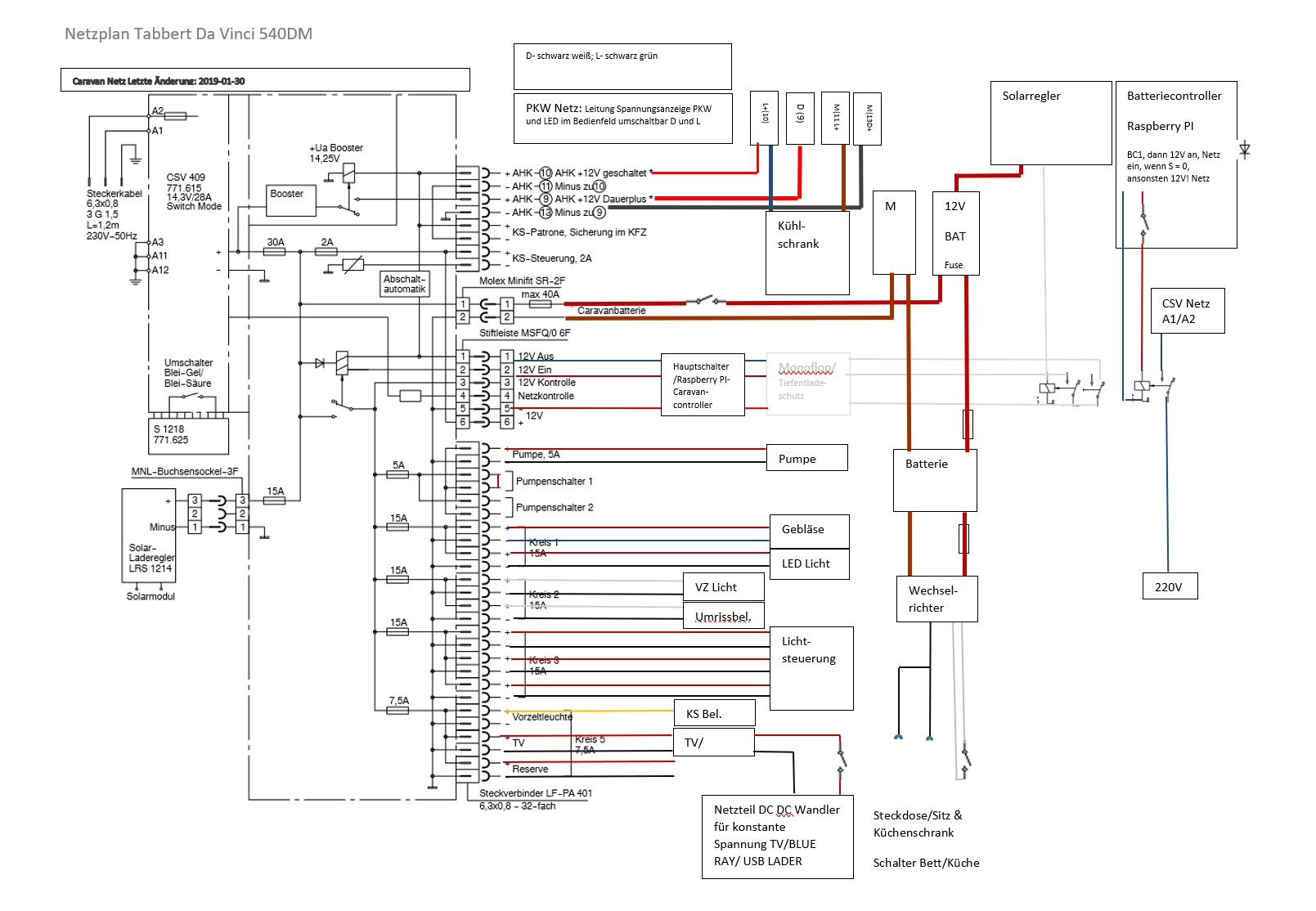

Änderung auf eine Schaudt CSV409

Anfang 2016 wurde das 12V System überarbeitet, da das Ladegerät anfing Geräusche zu machen. Hierfür wurde das meist von Tabbert in Autarkpaketen gewählte Gerät Schaudt CSV409 eingesetzt. Diese Gerät umfasst das Netzteil, das Ladegerät und einen Booster zur Ladung während der Fahrt.

Die Versorgungen konnten über ein Raspberry Pi Display nach bedarf geschaltet werden. Die 230 Versorgung wurde ebenfalls schaltbar gemacht und sprang nur an wenn die Batterie nicht mehr genug Ladung durch die Sonne bekam.

  • Umstellung auf Kombigerät Schaudt CSV409 ersätzt Truma
  • Dometic Booster entfällt
  • Relaischaltungen entfallen
  • 230V Netz wird nur zugeschaltet wenn Batteriespannung kleiner 11V/ 45Ah
  • Überwachung über Batteriecontroller und später RaspberryPi
  • Booster/Schaltplus nur aktiv wenn angefordert.




Wechselrichter

Für den Betrieb eines Toasters oder einer Nesspressomaschine wurde ein Wechselrichter eingebaut. Dieser wurde anfangs nur als Standalone Gerät betrieben, später über eine Netzvorrangschaltung.

Der Wechselrichter hatte eine Nennleitung von 1500W und eine Spitzenleistung von 2200W.

Eine Absicherung erfolgte durch die Vorrangschaltung über den FI und den Sicherungen. ! WECHSELRICHTUNG UND ERDUNG!!!

.

Raspberry Pi and Adruino

01.10.2017 - 10-2020

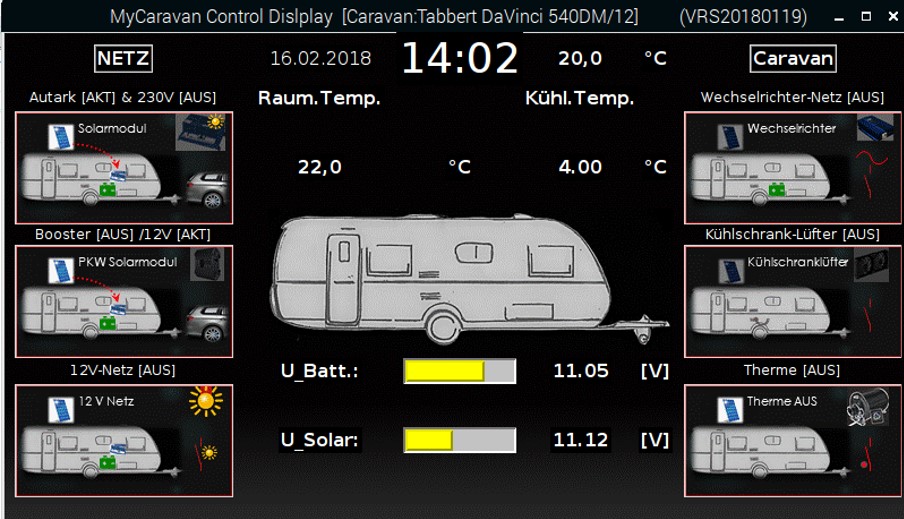

Der RaspberryPi hielt Einzug in den Wohnwagen... Die Steuerung wurde stetig weiter entwickelt. Für die Messdatenerfassung wurde ein Adruiono verwendet. Die Relaiskontakte mitb einer Veleman Relaiskarte über eine RS232 Schnittstelle geschaltet.

  • Voltage from the caravanbattery
  • Voltage from the Solarmodul
  • Solarcurrent
  • Temperature from fridge
  • rear and front -room temperture
  • out-side-temeperure
  • Time and Date
  • Switch charger /230V on/off
  • switch booster
  • switch awninglight
  • switch waterboiler
  • switch fridgecooler
  • switch inverter


Wohnen und Nutzen


Wohnen

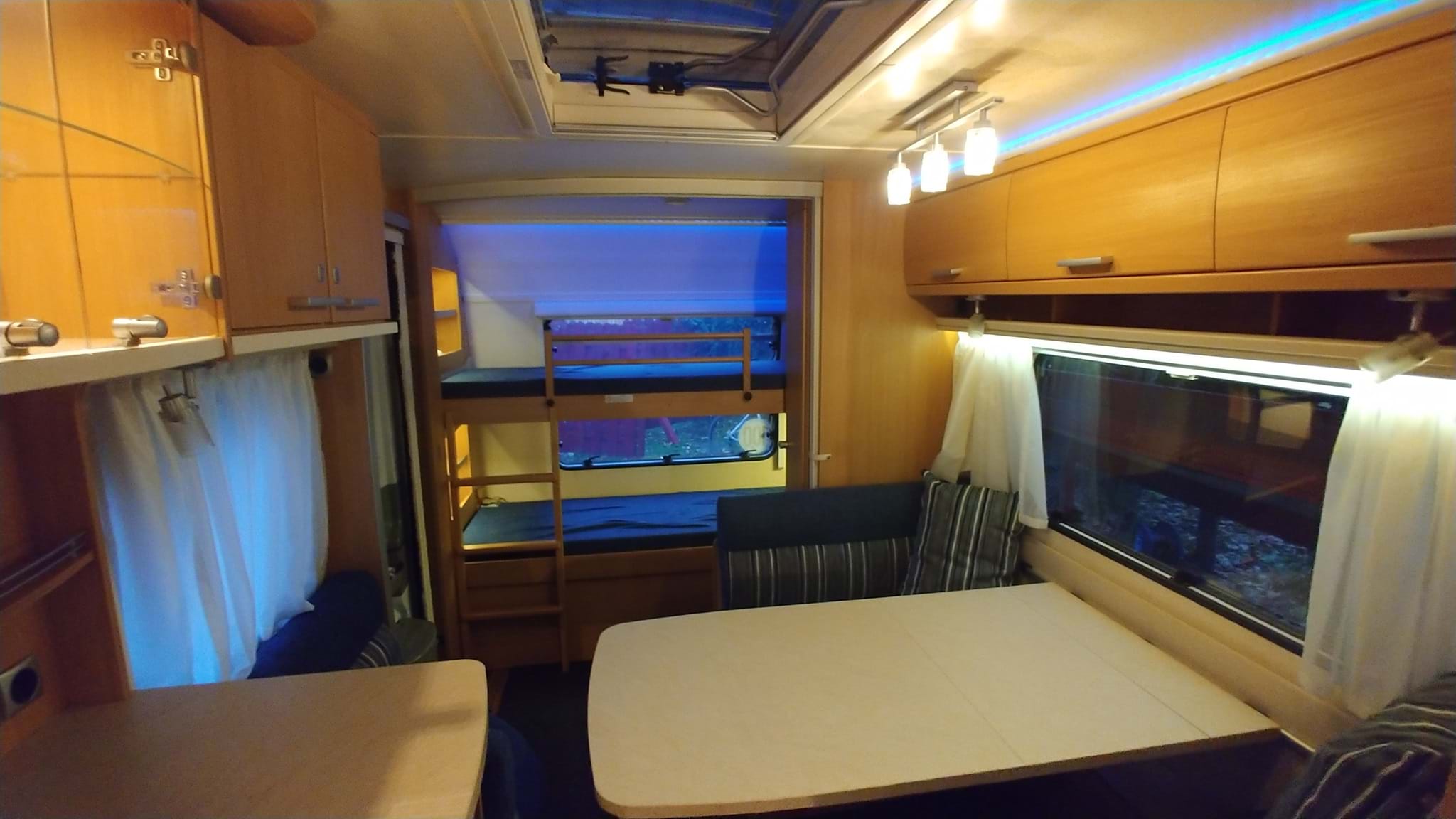

Da das Etagenbett im Grunde nicht benötigt wurde, ist das untere Bett ausgebaut worden. So stand ein schöner Bereich für einen weiteren Tisch zu Verfügung

.

Licht

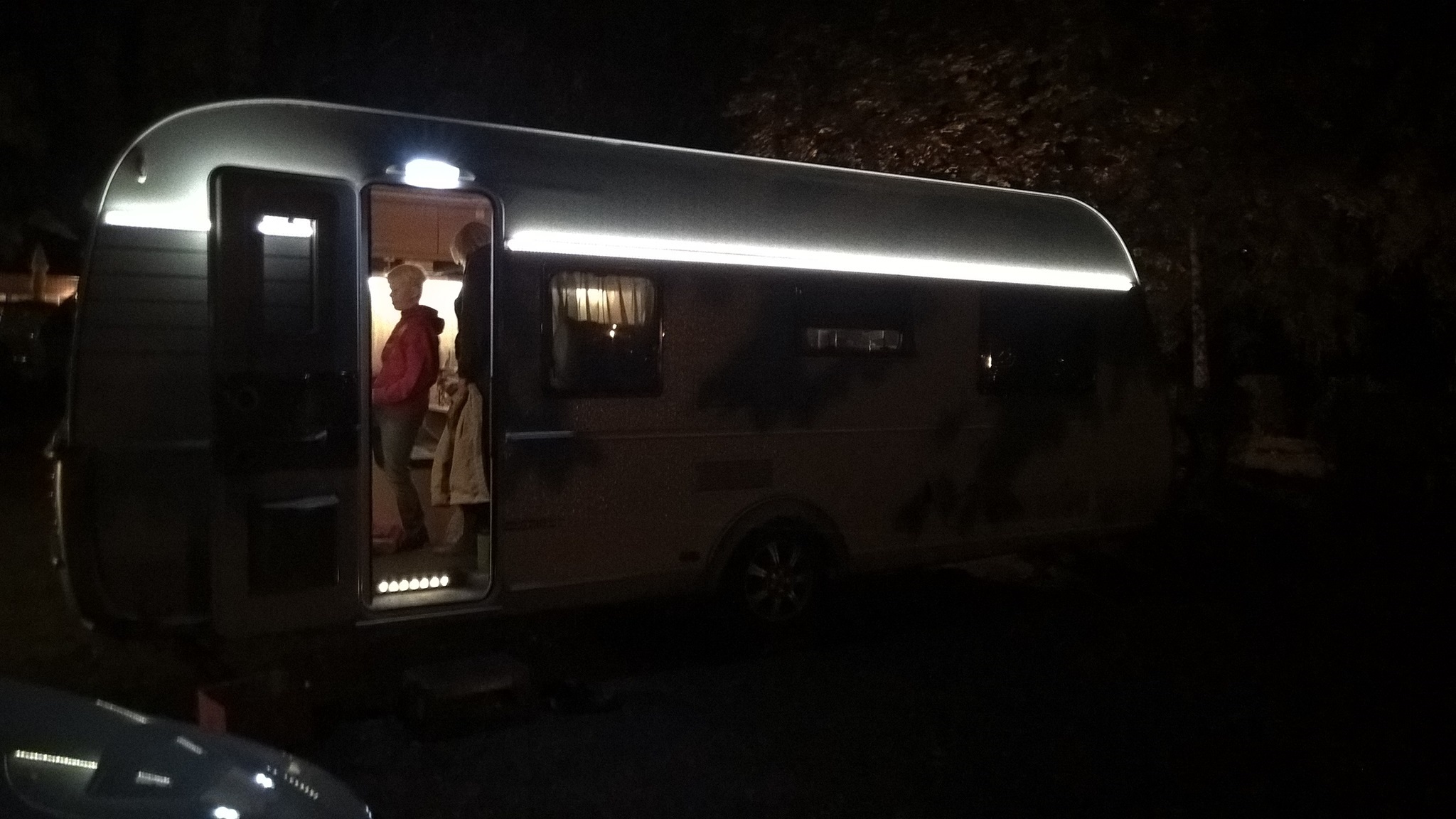

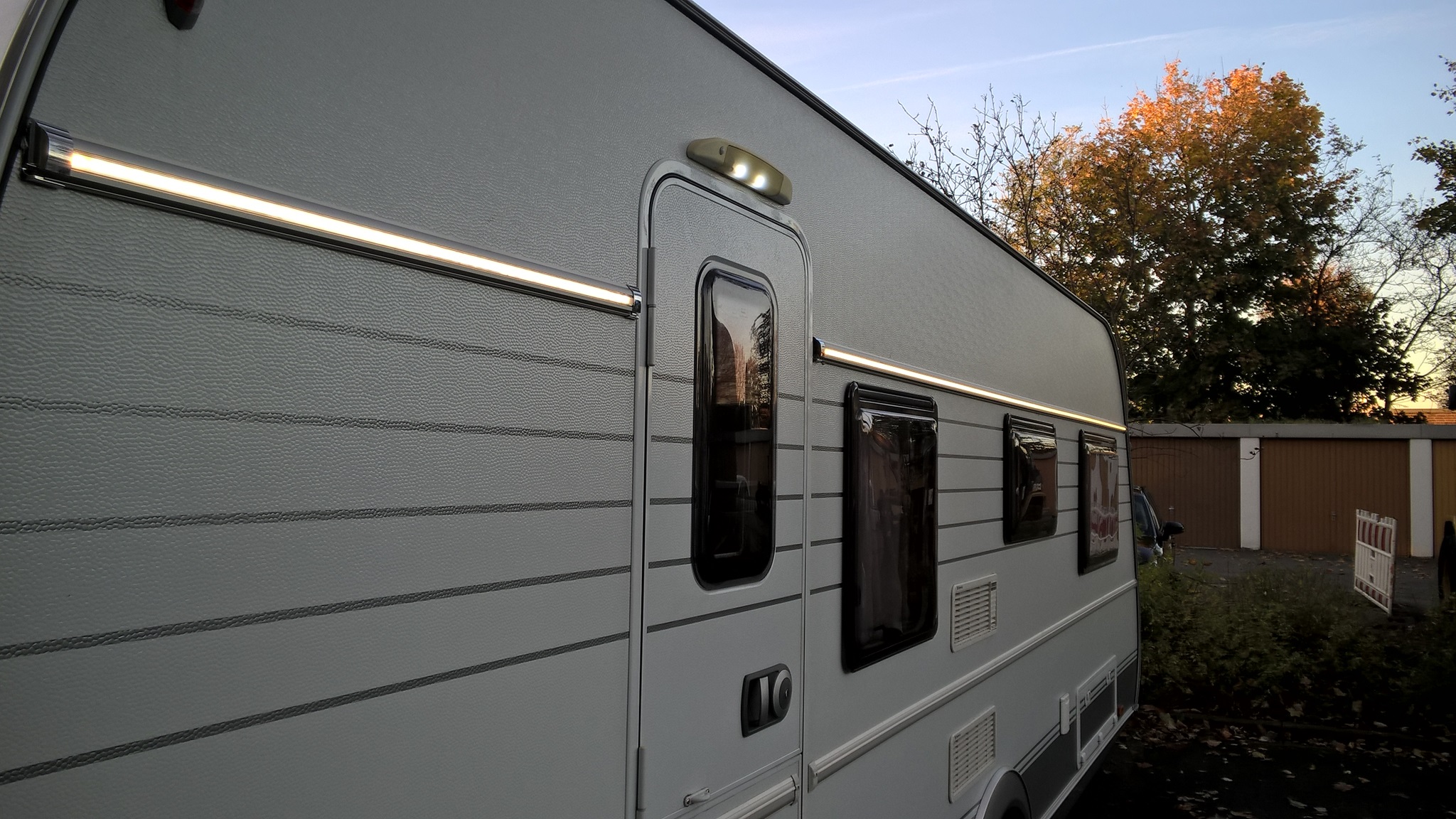

Für eine schönerer Vorzeltbeleuchtung sorgte ein Leuchtband entlang des Wohnwagens.

Eine Umrüstung auf LED Lampen sowie der Einbau von LED Stripes sorgten für Ambiente.



Steckdosen

Der Wohnwagen wurde mit weiteren diversen Steckdosen versehen. Eine Vorzeltsteckdose für TV/SAT, 230V und 12V wurde eingesetzt.

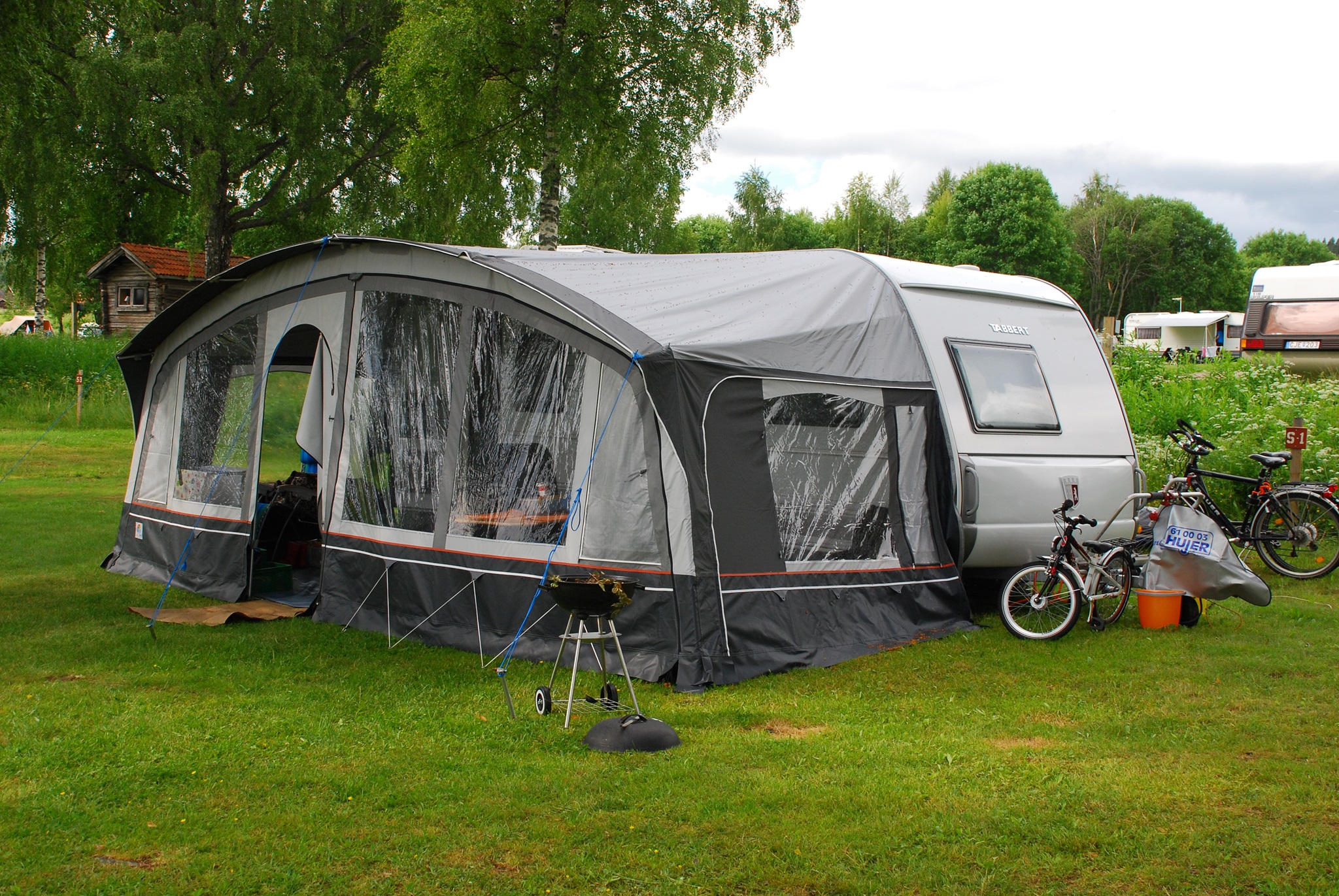

Vorzelt

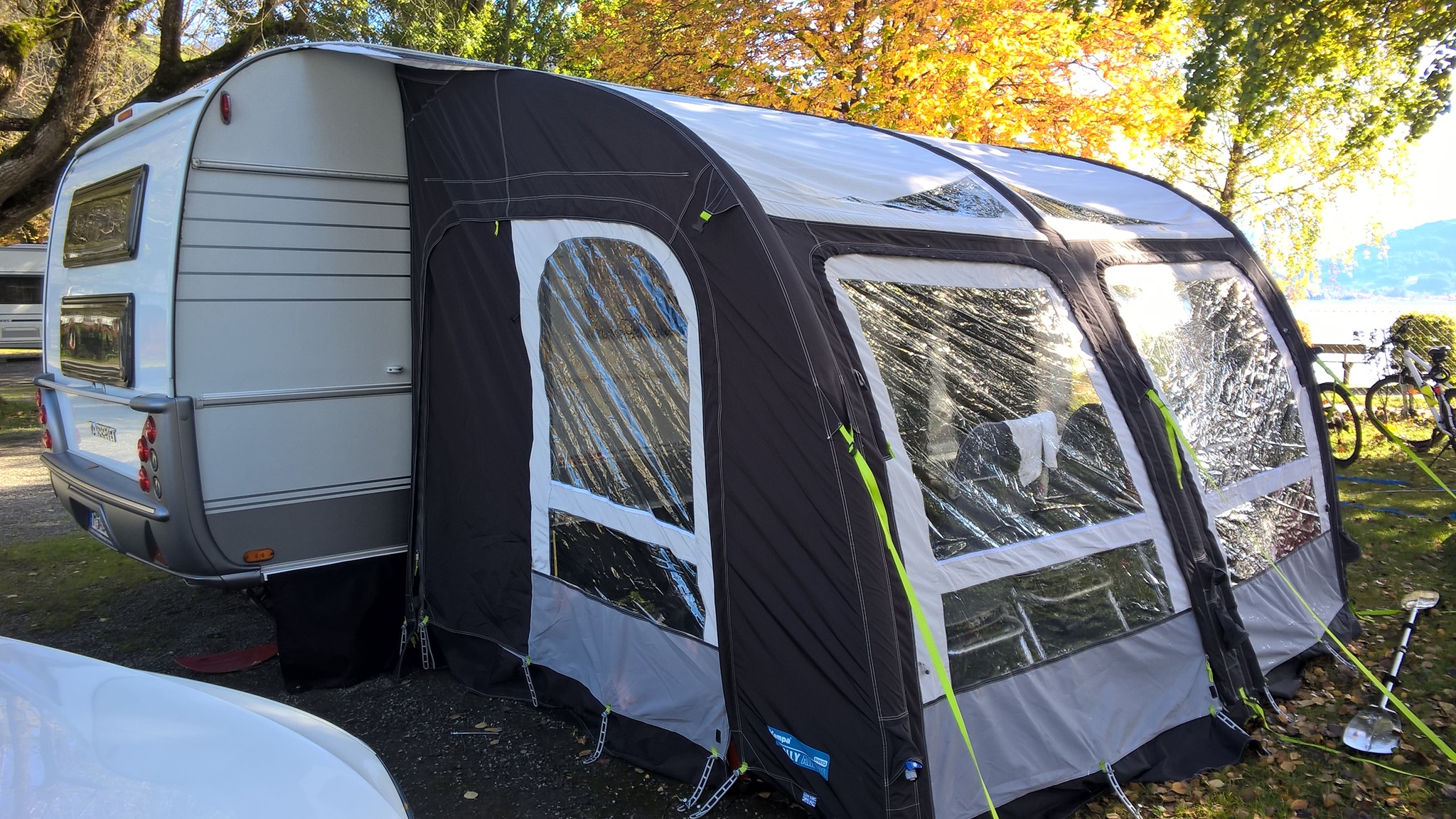

Zum Wagen wurde ein Vorzelt günstig mitgeliefert. Während eines Englandurlaubes sind wir auf die Vorzelte von Kampa aufmerksam geworden.

Brand Nomada

Kampa Rally air pro 330
