Küche und Kühlschränke

Kühlschranktypen

Der Absorberkühlschrank

Im Campingbereich ist bisher der Absorberkühlschrank nicht weg zu denken.

Diese Kühlschränke sind recht leicht und der Betrieb ist nahezu geräuschlos.

Der große Vorteil liegt aber daran, dass der Kühlschrank mit Gas betrieben werden kann.

Allerdings ist seine Kühlleistung begrenzt, so kühlen die Geräte oberhalb von 30°C nicht mehr so gut wie ihre Kompressorkollegen.

Funktionsprinzip des Absorberkühlschrankes

Das Kühlmittel eines Absorberkühlschrank besteht aus Wasser in dem Amonika gebunden ist, welche in einem Kocher erhitzt wird. Dabei spaltet sich das Amonika vom Wasser und wird gasförmig.

Das Wasser fließt nun in den Absorber zurück, das gasförmige Amoniak strömt zunächst in den Kondensator, wo es wieder den flüssigen Zustand annimmt und seine Wärme in die Umgebung abgibt.

Das nun wieder flüssige Amoniak gelangt in den Verdampfer. Hier herrscht ein geringerer Druck, was dazu führt, dass bei gereingerer Wärmezufuhr das Amonika wider gasförmig wird.

Diese Wärme wird dem Kühlraum entzogen, was zur Kühlung führt.

Das nun wieder gasförmige Amoniak gelangt jetzt in den Absorber und wird dort von dem Wasser absorbiert, woher der Kühlschrank auch seinen Namen hat. Jetzt beginnt der Kreislauf erneut.

Vorteile:

funktioniert mit Gas

läuft geräuschlos

Nachteile:

je höher die Umgebungstemperatur, desto geringer die Kühlleistung

(Lüfter können Abhilfe schaffen)

höherer Energieverbrauch, Betrieb mit Solaranlage möglich. Es werden aber große Akkus benötigt. Schaltungen für den Solarbetrieb mit  AES Kühkschränken vorhanden.

Kühlschrank sollte möglichst waagerecht stehen, da keine mech. Pumpen verbaut sind und die Stoffe wie Amoniak und Wasser rein über Schwerkraft oder den thermoynamischen Gesetzten folgen.

Energieversorgung

Die Kühlschränke können wie erwähnt, mit 230V 12V und Gas betrieben.

Man sagt dem Gas nach, dass der Kühlschrank hiermit am Besten kühlen. Das ist zunächst einmal nur ein subjektives Empfinden.

Ausschlaggebend für die Kühlleistung ist die angebene Leistung mit den jeweligen Energiequelle. Der Dometic RML 10.4 hat bei 230V und 12V je 170Watt, was bedeutet, dass es keinen Unterschied macht, mit welcher Spannung der Kühlschrank betrieben wird, oder doch?

Es macht in sofern keinen Unterschied wenn die jeweiligen Energiequellen mit der nötigen Nennspannung oder Nenndruck bei Gas zur Verfügung stehen und genau da trennt sich die Spreu vom Weizen.

Die 12V Versorgung wird nur über eine sehr lange Leitung aus dem Zugwagen hergestellt. Bedingt durch den Leitungswiderstand auf der relativ langen Länge stellt sich eine relativ hohe Verlustleistung auf der Leitung ein und die Spannung am Kühlschrank kann bis auf 10V sinken, damit ist keine ordentliche Kühlung mehr gegeben.

Anders sehe es aus, würde man den Kühlschrank aus einer Batterie in der Nähe des Kühlschrankes versorgen, dann würde dieser ebenfalls sehr gut an 12V funktionieren.

Solche Schaltungen werden in Wohnmobilen gerne mit Solaranlage realisiert.

Die Versorgung über 230V ist es im Grunde nicht viel anders. Solange die Spannung 230V beträgt, kühlt der Kühlschrank mit der angebenen Leistung. Doch auch hier gilt, über die Zuleitungen wird es bereits zu einem Spannungsabfall kommen. Dieser ist konstant und sollte zunächst nicht sehr viel ausmachen. Aber an der Steckdose am Campingplatz sind meist noch viele andere Camper angeschlossen. Je mehr Verbraucher von den Nachbarn verwendet werden, je geringer wird die Klemmenspannung. Damit ist auch die Kühlleistung niemals konstant.

​

Kühlen mit Gas, die Gasflamme erzeugt hinter dem Kühlschrank eine höherer Wärme, was der Kühlleistung entgegen wirkt. Somit kühlt der Kühlschrank schlechter mit Gas. Was aber konstant bleibt, ist der Gasdruck und damit die Energieversorgung. Dies gleicht den Nachteil der geringeren Kühlleistung aus.

​

Wärmeprobleme des Absorbers

Der größte Nachteil des Absorbers ist, dass dieser extrem von der Umgebungstemperatur abhängig gut oder schlechter kühlt. Es ist sehr wichtig, dass es hinter dem Kühlschrank nicht zu einem Hitzestau kommt und die Abwärme immer gut nach außen geleitet wird. Ein richtiger Einbau und eine gute Belüftung ist hierfür immens wichtig.

Hierzu können zusätzliche Lüfter sehr dienlich sein, die warme Luft heraus zu bringen. Die warme Luft muss vom Verdampfer abgesaugt werden.

Hierfür können Titanlüfter oder passende Lüfter der Kühlschrankhersteller verwendet werden.

Einige Info's

Den bereits gekühlten Absorberkühlschrank am Besten mit vorgekühlten Lebensmitteln füllen

Der Wohnwagen muss absolut gerade ausgerichtet sein.

Bei hohen Temperaturen sollten die Lüftungsgitter im Schatten sein. Hier kann es von vorteil sein, wenn der Kühlschrank im Bereich der Markise oder des Vorzeltes sich befindet.

Eine Reinigung des Gasbrenners in gewissen Abständen.

Ventilatoren nachrüsten, damit die Wärmeabfuhr verbessert wird.

Eingestellt wird über das Drehrad die Zieltemperatur des Kühlschrankes.

Dieses kann bei Temperaturen zwischen 8 und 25°C auf eine mittlere Stellung gestellt werden.

Der Kompressorkühlschrank

Der Vorteil des Kompressors gegenüber dem Absorber liegt klar beim Kühlverhalten und bei der Effektivität. Somit findet er seit einiger Zeit auch Einzug in die Wohnwagen.

Nachteile sind aber das viel höhere Gewicht und es kann keine Kühlung über Gas stattfinden.

Funktionsprinzip Kompressorkühlschrank

Der Kompressor im Kühlschrank verdichtet das gasförmige Kältemittel. Dieses kondensiert an den Kühlschlangen auf der Rückseite des Kühlschrankes und gibt dabei Wärme ab. Das Kältemittel wird durch eine Drossel gepresst und im Verdampfer wieder in den gasförmigen Zustand versetzt.

Die nötige Energie hierfür wird dem Kühlraum entzogen. Das nun wieder gasförmige Kältemittel wird vom Kompressor angesaugt und wieder in den Kreislauf gegeben.

Vorteil:

kühlt sehr gut bei hohen Umgebungstemperaturen

geringerer Energieverbrauch

​Nachteil:

Betriebsgeräusche

schwerer

kann nicht mit Gas betrieben werden

Energie

Der Kühlschrank kann mit 12V oder 230V betrieben werden.

In Verbindung mit einer ausreichend großen LiFePo4 Batterie und einer Solaranlage kann er auch unter Umständen an einem Autarkpaket betrieben werden.

Betriebsarten des Absorberkühlschrankes

Für den Betrieb eines standart absorber Kühlschrankes sind hier einige Beispielverschaltungen dargestellt, wie diese in Wohnwagen zu finden sind.

bei einfacher Autarkschaltung

Wird die 12V Dauerplusversorgung vom PKW abgeklemmt und an der Steller des Netzteils die Caravanbatterie angeschlossen, erhält man bereits einen "stromautarken" Wohnwagen.

Unbahängig vom Zugfahrzeug kann der Kühlschrank nun auch auf Gas betrieben werden. Eine 12V Versorgung des Kühlschrankes wäre zwar denkbar, nur würde der Kühlschrank eine Wohnwagenwagenbatterie recht schnell entladen.

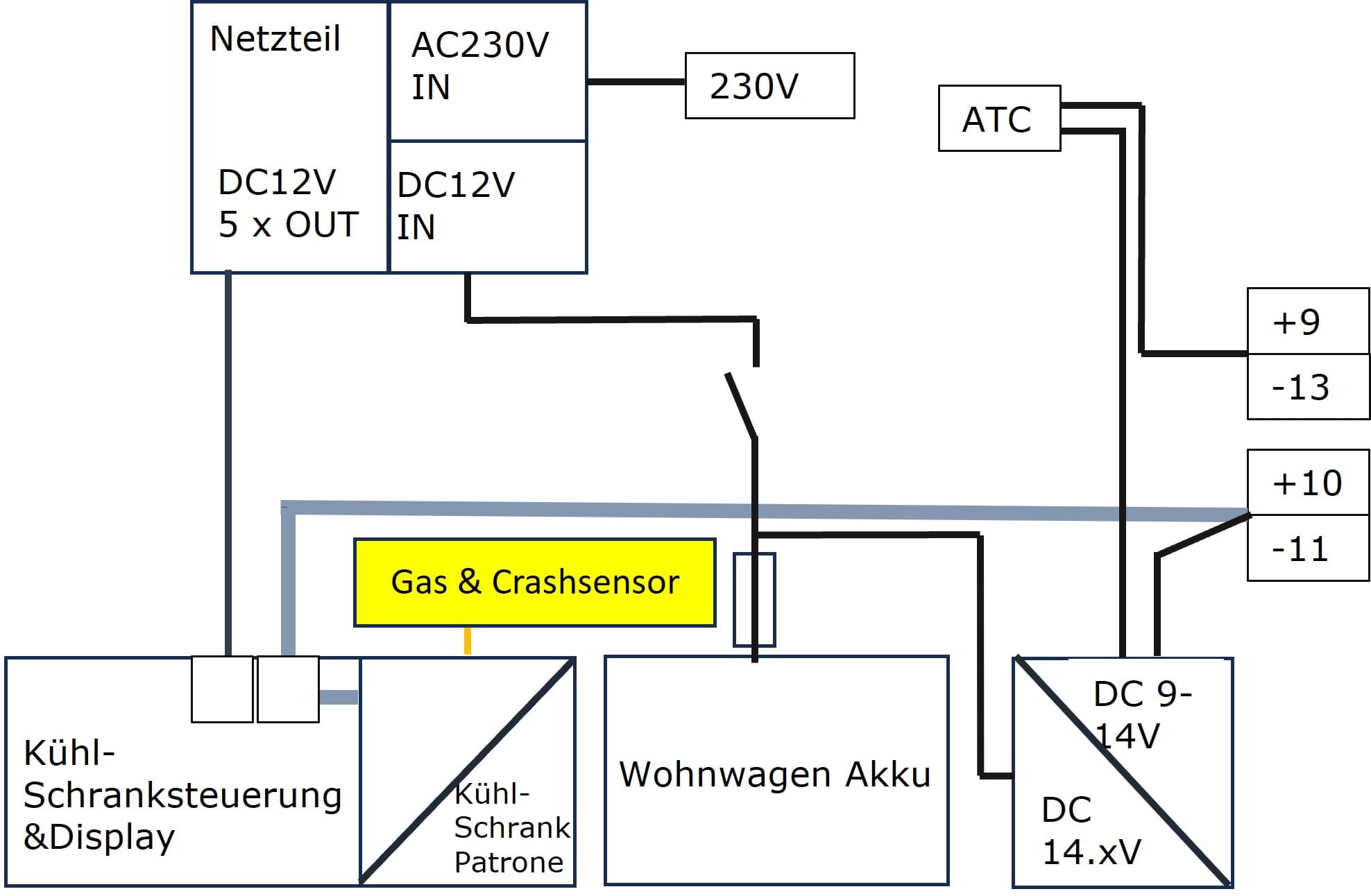

bei erweiterter Autarkschaltung mit Booster

Für den Betrieb des Kühlschrankes am PKW hat dies in der Regel keine Auswirkung. Die Batterie kann während der Fahrt durch das Zugfahrzeug nachgeladen werden.
